PoEとは？電源工事不要でごちゃごちゃ配線をスッキリ解決

PoEとは？LANケーブルを通じて電力供給する技術

PoEとはPower Over Ethernetの略で、日本では一般的にピーオーイーと読みます。PoEはLANケーブルを通じて電力を供給する技術のことです。PoEを使ったPoE給電ではカメラの近くに電源を増設工事する必要はなく、LANケーブルのみで給電できます。

PoEと通常給電の違い

比較項目	PoE給電	通常給電
LANケーブル	必要	必要
電源ケーブル	不要	必要
配線本数	1本	2本
電源工事	不要な場合が多い	必要な場合がある
設置自由度	◎	△
配線の見た目	◎	△
導入機器	PoEハブ等が必要	不要
初期機器費用	やや高い	安価
工事費	安い	高くなる場合あり
推奨用途	防犯カメラ・AP・IP電話	小規模構成

PoEのメリット

メリット	デメリット
電源工事を削減できる	機器価格が高め
配線がシンプル	100m程度の距離制限
設置場所の自由度が高い	PoE対応機器が必要
メンテナンスしやすい	給電容量を確認する必要がある

1.電源工事不要

ネットワークカメラは通常、電源とLANケーブルが必要ですが、PoE HUBを使用することでLANケーブルだけでカメラの給電が可能になります。これにより、電源の増設工事が不要となり、導入コストを削減できます。特に、防犯カメラの設置場所が天井や屋外の高所など電源が取りにくい場所である場合、PoE HUBの利用は設置のハードルを大きく下げます。

2.設置場所の選択肢が広がる

電源がない場所や天井、壁などの電源を取りづらい場所でもLANケーブルが届けば設置が可能です。電源の場所を気にする必要がなくなるため、設置場所の選択肢が広がります。

3.スッキリした配線

PoEを使うと電源コンセントやアダプタなしで装置を動作させることができ、配線が簡潔になります。

PoEのデメリット

1.本体価格が高い

PoE対応機器は非対応の機器よりも価格が高くなります。しかし電源工事をする必要がなくなるため、どちらが設置環境に適しているかで選ぶことをお勧めします。

2.給電能力や距離に制限がある

PoE対応スイッチングハブの給電能力は規格ごとに異なります。PDの電力要件や設置場所に合わせて適切なハブを選択する必要があります。また、PoEで給電できる距離は最大で約100メートルまでと制限があります。

PoEの規格

PoEには「PoE（IEEE 802.3af）」、「PoE+（IEEE 802.3at）」、「PoE++（IEEE802.3bt）」の3つの規格があります。以下の通り、それぞれ最大供給電力に差があります。

規格	最大給電能力	主な用途	主な用途
IEEE802.3af	15.4W	小型機器	IP電話・固定カメラ
IEEE802.3at	30W	中消費電力	PTZカメラ
IEEE802.3bt	60W	高性能機器	4Kカメラ
IEEE802.3bt	90W	高負荷機器	サイネージ

防犯カメラ用途ではIEEE802.3afまたはIEEE802.3at対応製品が主流です。PTZカメラや高性能AIカメラでは802.3at以上が推奨されます。

・PoE（IEEE 802.3af）：最大供給電力15.4W。ネットワークカメラ、IP電話などで使用されています。

・PoE+（IEEE 802.3at）：最大供給電力30W。PTZカメラ、ネットワークカメラ、IP電話などで使用されています。

・PoE++（IEEE802.3bt）：Type3で最大60W、Type4で最大90W（規格上は最大100Wまで）の電力供給が可能です。4K対応カメラ、デジタルサイネージ、高解像度ディスプレイなどで使用されています。

PoEの関連機器

比較項目	PoEハブ	PoEインジェクター
接続台数	複数台	基本1台
導入規模	中〜大規模	小規模
拡張性	高い	低い
設置コスト	高め	低め
おすすめ用途	複数カメラ運用	カメラ1台追加

PoEハブ

PoEハブとは、PoE機能を備えたスイッチングハブのことです。PoE対応のカメラをPoEハブに接続することで、電源ケーブルが不要になり、配線がシンプルになります。PoEハブによって接続できる機器の数や供給できる電力は異なり、1台で複数の機器に電力を送ることが可能です。

PoEインジェクター

PoEインジェクターは、PoE機能がないスイッチングハブにPoE機能を追加するための機器です。PoEハブとは違い、給電できる機器は基本的に1台のみです。PoE非対応のスイッチングハブとPoE対応カメラの間に設置し、電力を供給します。これにより、PoE非対応のスイッチングハブにPoE対応のカメラをLANケーブル1本で接続できるようになります。

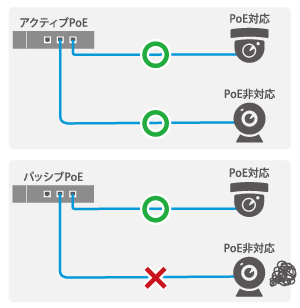

PoEの2種類の方式

比較項目	アクティブPoE	パッシブPoE
IEEE規格	○	×
安全性	◎	△
誤接続防止	○	×
導入難易度	低い	高い
法人利用	◎	△
初心者向け	◎	×

● パッシブPoE
パッシブPoEは非標準のPoEです。パッシブPoEはアクティブPoEのように電圧変換機能はなく、常に一定の電圧を機器に送ります。そのため、PoE非対応機器と接続すると非対応機器が破損してしまうおそれがあり、注意が必要です。
当社の製品では、PoE-12VシリーズがパッシブPoEに該当します。

PoEの注意点：LANケーブルの選び方

なお、PoEに対応しているネットワークハブにはポート部分にPoE給電対応していることを示す黄色いラインがあります。対応、非対応を判別する際にご確認ください。

PoE対応機器や対応ケーブルは非対応のものに比べて高価になってしまいますが、電源設置工事の費用が不要となり、導入コストの削減にもつながります。

PoEでよくあるトラブル

症状	考えられる原因	確認ポイント	対処方法
カメラの電源が入らない	PoE規格の不一致	IEEE802.3af/at/bt対応状況	対応機器へ交換
カメラが起動と停止を繰り返す	給電能力不足	消費電力とPoE予算	上位規格のPoEハブへ変更
映像が途切れる	LANケーブル不良	コネクタ・断線・規格	Cat5e以上へ交換
通信が不安定	ケーブル長超過	配線距離	100m以内に調整
機器を認識しない	アクティブ/パッシブPoE混在	給電方式	同じ方式で統一
増設したら動かなくなった	PoEハブの総給電容量不足	PoE Budget	ハブの容量を見直す

PoEはLANケーブル1本で通信と給電を同時に行える便利な技術ですが、接続機器の規格違いや配線環境によってトラブルが発生することがあります。特に、防犯カメラの新規設置や増設時には、PoE規格・給電能力・LANケーブルの品質を事前に確認することが重要です。トラブルが発生した場合は、まずPoEハブやインジェクターの状態、対応規格、ケーブル配線を確認しましょう。

PoEで最も多いトラブルは「給電能力不足」

PoEトラブルで特に多いのが、PoEハブの総給電容量（PoE Budget）の不足です。例えば、1台あたり15Wを消費するカメラを8台接続すると、理論上は120W以上の給電能力が必要になります。カメラ単体の規格だけでなく、PoEハブ全体の供給能力も確認しておくことが重要です。
