おかげさまで300000台突破！

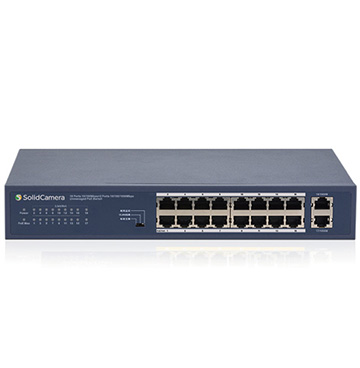

16ポート PoE HUB
PH-1601
最大200m離れた機器に電力供給が可能！
Extendモード搭載で、最大200mまで給電延長が可能。
より離れた場所にあるPD機器に電力とデータを供給します。
エクステンドモードとは
Extendモード（最大200mまで延長可能）
ギガビット対応
Auto MDI/MDI-X対応
メニューを表示

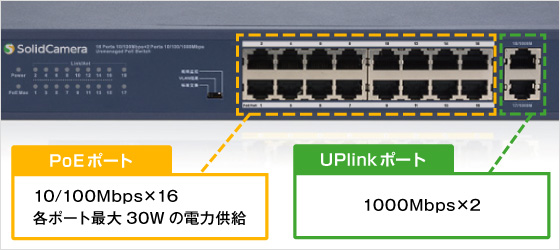

PH-1601の機能
PoE機能搭載

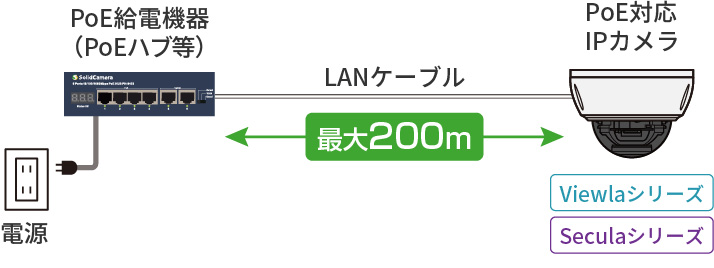

Extendモード配線例

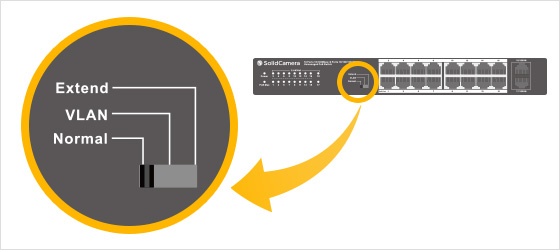

Extendモード / VLANモード搭載
ExtendモードをONにすると、Cat5
LANケーブルを使用して、PoEポートは最長200mまで電力とデータを供給できます。（OFFの場合は最長100mです。）
VLANモードをONにすると、PoEポート間の通信を遮断し、各ポートが独立します。（UPlinkとPoEポートは通信します。）
Auto MDI/MDI-X対応
ソリッドカメラのPoEハブは「Auto MDI/MDI-X対応」なので、ケーブルの使い分けが不要です。クロスケーブル・ストレートケーブルを意識せずに接続でき、導入の手間を削減できます。
主な仕様
- モデル
- 16ポート PoE HUB PH-1601
- イーサネットポート
-
- 【PoEポート】ポート No.1～16：10/100Mbps オートセンシング RJ45
- 【UPlinkポート(SFP)】ポート No.17、18：1000Mbps オートセンシング RJ45
- PoE電源
-
- 最大PoE電力消費量 / ポート：30W
- 最大電力消費量：150W
- PoEポート給電優先機能：有
- LED表示
- PWR、PoE MAX、Link/Act、GE
- 処理タイプ
- ストア＆フォワード
- 転送モード
- IEEE802.3X 全二重通信、バックプレッシャー半二重通信
- パフォーマンス
-
- スイッチング容量：7.2Gbps
- パケットフォワーディングレート：5.36Mpps
- MACテーブルサイズ：4K
- ネットワーク規格
-
IEEE802.3i 10 BASE-T、 IEEE802.3u 100 BASE-TX
IEEE802.3ab 1000 BASE-T、IEEE802.3x フロー制御
IEEE802.3af Power over Ethernet
IEEE802.3at Power over Ethernet、IEEE802.3az EEE - 入力電圧
- AC 100～240V 50/60Hz
- 本体サイズ
- 282mm(L)×178mm(W)×44mm(H)
- 対応LANケーブル
- UTP cat5 以上
- 動作環境
-
動作温度：-10℃～45℃、湿度：10％～90%（結露無きこと）
保管温度：-20℃～70℃、湿度：5％～95％（結露無きこと）
